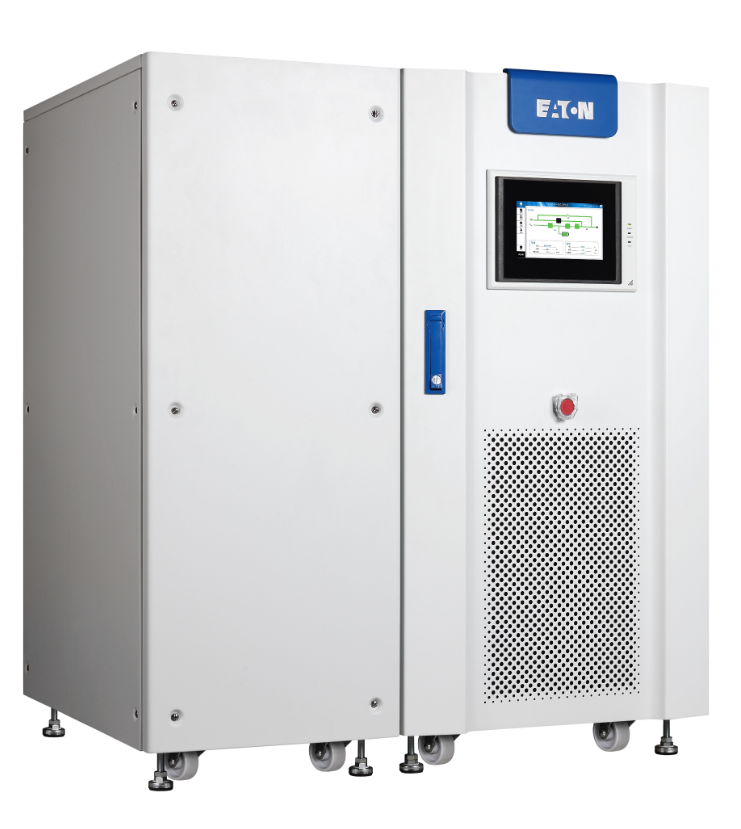

產品說明
| 功率額定值 | 10kVA | 20kVA | 30kVA | 40kVA | 60kVA | 80kVA | 100kVA | 150kVA | 200kVA | |
| 型號 | 9EHD-33 系列 | |||||||||
| kVA/KW 額定值（所有型 號） | 10/9 | 20/18 | 30/27 | 40/36 | 60/54 | 80/72 | 100/90 | 150/135 | 200/180 | |
| 不間斷電源 的拓?fù)浣Y(jié)構 | 雙轉換模式，IGBT 轉換器 | |||||||||
| 類別 | EN62040-3 類別 1 (VFI-SS-111) | |||||||||
| 尺寸：寬 × 深 × 高（毫米 ） | 600 x 900 x 1900 | |||||||||
| 保護級別 | IP32（標準），IP42（可選） | |||||||||
| 電纜入口 | 底部/后部 | |||||||||
| 保形涂層 | PCBA 保形涂層 | |||||||||
| 顏色 | RAL 7035 | |||||||||
| 重量 (kg) | 165 | 188 | 226 | 253 | 287 | 306 | 306 | 457 | 457 | |
| 環境 | ||||||||||
| 儲存環境溫度 | 保護封裝內的溫差范圍是 -25-+70°C | |||||||||
| 工作環境溫度 | 電力電子部分：0-40°C（降額條件下為 0-50°C） 電池部分：+5-+25°C，不減少電池壽命 | |||||||||
| 最高工作海拔 | 40°C 下，1000 米 最高海報為 2000 米，1000 米以上每上升 100 米會降額 1% | |||||||||
| 相對濕度 | 5-95%，非冷凝 | |||||||||
| 1 米范圍內 100% 負載時的可聽噪聲 (ISO 7779) | <60dBA | <65dBA | ≤70dBA | ≤75dBA | ≤75dBA | |||||
| 電磁兼容性 | 抗擾性和排放要求達到 IEC/EN 62040-2 標準 | |||||||||
| 用戶界面及通信 | ||||||||||
| 顯示 | 藍色背光圖形液晶顯示屏，通知和警報時啟用 4 個 LED | |||||||||
| 標準通信接口 | 2 個迷你插槽，1 個緊急電源關斷輸入口（NC 或 NO），3 個建筑物警報輸入， 1 個 RS232 接口及 1 個 USB 接口（僅限維修工具使用） | |||||||||
| 電氣特性 – 輸入 | ||||||||||
| AC 配電系統的兼容性 | 標配 | |||||||||
| 旁路電壓 | TN，TN-S，TN-C，TN-CS，TT（三相，4 線+PE） | |||||||||
| 額定輸入電壓和電壓容差 | 整流器： 標稱值 230/400Vac（220/380、240/415 可選） 公差： 100% 負載時 190/330-276/478V (-15%，+20%) 50% 負載時 116/201-276/478V (-50%，+20%) 旁路標稱值 230/400V（220/380、240/415 可選） 公差： 207/359-253/438V（標稱值 ±10%，可選擇 ±20%） | |||||||||
| 工作頻率/容差 | 50 或 60Hz；容差 42 至 70Hz | |||||||||
| 輸入電流失真 | ＜5% THDi（典型值） | |||||||||
| 輸入功率因數 | 100% 負載時為 0.99PF（典型值） | |||||||||
| 浪涌電流 | 標稱值＜5× | |||||||||
| 輸入相位數 | 3 相+中性相位+PE（3 相輸入），3 相 3 線（可選 ISO 變壓器） | |||||||||
| 額定整流器輸入電流（400V 的均方根 值） | 10kVA | 20kVA | 30kVA | 40kVA | 60kVA | 80kVA | 100kVA | 150kVA | 200kVA | |
| 15.4A | 30.8A | 46.2A | 61.6A | 92.4A | 123A | 154A | 232A | 302A | ||
| 最大整流器輸入電流（400V 的均方 根值） | 16.4A | 32.9A | 49.3A | 65.7A | 98.6A | 131.5A | 164A | 246A | 329A | |
| 旁路輸入電流（400V 的有效值）建議值/最大值 | 14.4A/16.6A | 28.9A/33.2A | 43.3A/49.8A | 57.7A/66.4A | 86.6A/99.6A | 115.5A/133A | 144A/166A | 217A/250A | 290A/333A | |
| 電氣輸出特性 – 雙轉換模式 | ||||||||||
| 功率額定值 | 10kVA | 20kVA | 30kVA | 40kVA | 60kVA | 80kVA | 100kVA | 150kVA | 200kVA | |
| 額定輸出電壓 | 230/400Vac，三相，（220/380、240/415 可選） | |||||||||
| 輸出電壓調節范圍 | ±1%（典型值） | |||||||||
| 波峰因數 | 3:1 | |||||||||
| 額定輸出頻率 | 50Hz（默認值）或 60Hz | |||||||||
| 輸出頻率變化范圍（如適用則同步） | ±4Hz（默認值）可選擇 ±1Hz 到 ±4Hz，轉換速率為 0.5Hz/秒（默認值） | |||||||||
| 最大輸出頻率轉換率 | 0.5Hz/s（默認值），2.5Hz/s，或 7.5Hz/s | |||||||||
| 旁路同步的頻率轉換率 | 默認值為 ±3Hz/s，用戶可為單不間斷電源設置到 7Hz/s， 為并聯不間斷電源設置到 0.5Hz/s | |||||||||
| 模式改變時，輸出頻率同步的相位差 | 最大為 2.5 度 | |||||||||
| 總電壓失真（根據 EN62040-3 確定） | 無負載或額定線性負載時＜ 2% 額定非線性負載時＜5% | 線性負載時＜2% 非線性負載時＜7.5% | ||||||||
| 無旁路時的過載能力 | 10 分鐘 102-125%，1 分鐘 126-150% | |||||||||
| 負載功率因數范圍 | 不降額時，由滯后 0.7 到超前 0.9 | |||||||||
| 電氣輸出特性 – 儲能模式 | ||||||||||
| 功率額定值 | 10kVA | 20kVA | 30kVA | 40kVA | 60kVA | 80kVA | 100kVA | 150kVA | 200kVA | |
| 由儲能模式轉換為其他模式或由其他模式轉換成儲能模式 | 不間斷 | |||||||||
| 額定輸出電壓 | 230/400Vac，三相，（220/380、240/415 可選） | |||||||||
| 輸出電壓調節范圍 | ±1%（典型值） | |||||||||
| 波峰因數 | 3:1 | |||||||||
| 額定輸出頻率 | 50Hz（默認值）或 60Hz | |||||||||
| 輸出頻率變化范圍 | ±0.1Hz | |||||||||
| 總電壓失真（根據 EN62040-3 確定） | 無負載或額定線性負載時＜ 2% 額定非線性負載時＜5% | 線性負載時＜2% 非線性負載時＜7.5% | ||||||||
| 短路能力＜400ms | 70A | 90A | 140A | 180A | 270A | 380A | 420A | 630A | 840A | |
| 無旁路時的過載能力 | 10kVA~60kVA：10 分鐘 102-125%，1 分鐘 126-150%，150 毫秒可超過 150% 80kVA~200kVA：1 分鐘 102-125%，30 秒 126-150%，500 毫秒可超過 150% | |||||||||
| 負載功率因數范圍 | 滯后 0.7 到超前 0.9 | |||||||||
| 效率（輸入/輸出） | ||||||||||
| 線性負載效率 | 10kVA | 20kVA | 30kVA | 40kVA | 60kVA | 80kVA | 100kVA | 150kVA | 200kVA | |
| 雙轉換模式 在 400V/50Hz 條件下 | 25% 負載： 50% 負載： 75% 負載： 100% 負載： | 86.0% 90.0% 92.0% 92.5% | 89.0% 92.0% 92.5% 93.0% | 89.0% 92.0% 92.5% 93.0% | 89.0% 92.0% 92.5% 93.0% | 89.0% 92.0% 92.5% 93.0% | 88.0% 91.5% 93.2% 93.5% | 89.3% 92.8% 93.7% 94.0% | 90.0% 92.5% 93.5% 93.5% | 87.5% 92.0% 93.5% 94.0% |
| 雙轉換模式的散熱能力 在 400V/50Hz 條件下 | 25% 負載： 50% 負載： 75% 負載： 100% 負載： | 366W 495W 586W 729W | 556W 782W 1094W 1354W | 834W 1173W 1641W 2032W | 1080W 1530W 1755W 2340W | 1755W 2430W 3038W 3510W | 2160W 3060W 3672W 4680W | 2408W 3240W 4253W 5400W | 3375W 5063W 6581W 8775W | 5625W 7200W 8775W 10800W |
| 線性負載效率， HE 模式 | 50% 負載： 100% 負載： | 97.5% 98.0% | ||||||||
| 旁路特性 | ||||||||||
| 自動旁路 | 靜態旁路開關，連續額定*狀態，無中斷傳輸 *旁路能驅動 115% 的連續負載 | |||||||||
| 自動旁路標稱額定值 | 10kVA | 20kVA | 30kVA | 40kVA | 60kVA | 80kVA | 100kVA | 150kVA | 200kVA | |
| 自動旁路晶閘管 i2t 值 | 1170 A2S | 7200 A2S | 20400 A2S | 133000 A2S | 405000 A2S | 50000 A2S | 1805000 A2S | |||
| *旁路的輸入饋電 | 標準（為現場裝配提供的單一饋電電纜鏈接） | |||||||||
| 旁路頻率范圍 | ±4Hz（默認值），可選擇 ±1Hz 到 ±4Hz | |||||||||
| 蓄電池 | ||||||||||
| 電池標稱電壓饋電 | NiCad 類型：384V（320 單元）或 408V（340 單元）或 445V（371 單元，默認值） | |||||||||
| VRLA 類型：384V（192 單元）或 432V（216 單元）或 456V（228 單元）或 480V（240 單元，默認值） | ||||||||||
| 浮充電壓 | NiCad 類型：320/340/371×1.42V=454/483/527V | |||||||||
| VRLA 類型：216/228/240×2.30V=442/497/552V | ||||||||||
| 最大充電電壓 | NiCad 類型：320/340/371×1.56V=499/530/579V | |||||||||
| VRLA 類型：216/228/240×2.35V=451/508/564V | ||||||||||
| 電池斷電電壓 | NiCad 1.1V/單元 | |||||||||
| VRLA 1.67V/單元 | ||||||||||
| 恢復到 90% 電量的時間 | 建議最長為 10 小時（取決于電池的大小） | |||||||||
| 電池充電配置 | 先進電池管理技術 (ABM?)=90% 休息模式，10% 浮充/充電模式（典型值） | |||||||||
| 可選特性 | ||||||||||
| 變壓器 | 內部輸入變壓器 內部輸出變壓器 旁路變壓器 | |||||||||
| 電力分配 | 整流器輸入開關/MCB，旁路開關/MCB，輸出開關/MCB 維修旁路開關 | |||||||||
| 反向饋電保護 | 內部反向饋電接觸器 | |||||||||
| 用戶界面及通信 | 迷你插槽卡：Web/SNMP、繼電器/RS232、工業繼電器、ModBus | |||||||||
| 認證 | ||||||||||
| EMI 標準 | EN55022/EN55024 | |||||||||
| 電磁兼容性達標 | IEC 62040-2 | |||||||||
| 質量 | ISO 9001:2000 和 ISO 14001:1996 | |||||||||
* 產品不斷完善更新，所有參數指標可能會發生變化，恕不另行通知。
* 以上數據為典型值，僅作參考，不作工程計算依據。
